DIPRO Nesty更佳剪切布局工具

降低成本 缩短周期

DIPRO Nesty着力于大量生 产过程中的材料剪裁，找到更优秀的方案，减少材料浪费。此外，根据板宽、板厚和特殊材料的价格构成，不仅可以计算小浪费，还能计算出小成本的布局。由于采用特殊算法，可以瞬间得出结果。

此类软件有两大类，分别是应对大规模生产和小规模生产的。市面上同类软件的多为应对小规模生产而设计的。然而板材有很多种，却没有哪一种软件能很好的完成大规模生产时材料的节省和成本计算。

DIPRO Nesty擅长于大规模生产行业，不仅能应对平板材料，也可应对卷材，实现浪费少。 DIPRO Nesty可以用在汽车生产商，也可以用在很多冲压供应商，实现很好的效果。

特长

- 未必是有效的利用材料，但却是更便宜的布局方案

- 用于所有的Windows操作环境，无缝对接已有的CAD/CAM工具

- 可用于所有的领域，所有的开发阶段

用途

- 不仅限于板金，还可用于树脂板，橡胶板等各种材料

- 可用于零件设计到模具设计的多个阶段

- 除工艺部门外，销售和采购部门也可以通过它预测价格

数据流通

- 可以与其他CAD/CAM系统进行高效数据交换（格式：IGES、DXF）

- 可输出模具设计用的布局

- 可使用平板和扫描仪进行输入

DIPRO Nesty自动计算功能

材料大利用率原则

通常是按照材料大利用率的原则自动计算

通过高速算法，即使是随意设定的条件，也能快速计算出合适的布局，微小的角度变化也能起到大效果角。

- 边缘宽度，进给幅度等的设定功能

- 可设定无镜像，X轴镜像、Y轴镜像、XY轴镜像

- 布局角度范围、机械尺寸、进给量大小值、Y方向无重叠等制约条件

成本更低方案

- 计算出成本更低的材料使用方案

- 更节省材料的方案未必是成本更低的方案，借助成本计算表计算更省钱的布局方案

- 根据材料成分、板宽、板厚尺寸，制作复杂变化的板材料单价和方案单价表

图1：钢卷的宽度可变，只计算材料利用率大的方案

图2：根据价格表制定出固定尺寸的钢板，从而实现更优秀的的成本方案

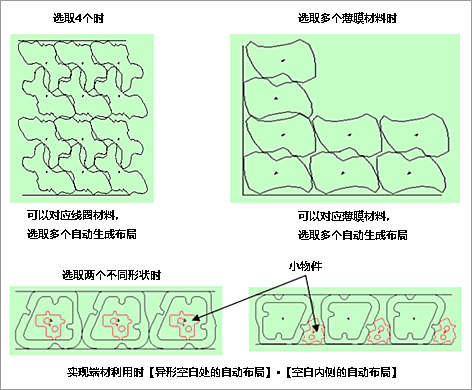

布局案例

DIPRO Nesty研讨功能

轻松上手 操作简单

销售人员也能轻松上手的操作简单的研讨功能

可以用触摸笔或者扫描仪输入图纸，自动各种涉及尺寸，因此在哪里都可以轻松使用。

- 由点群自动生成曲线

- 自动计算显示冲压力／压力中心／产品重量

- 生成不同布局角度情况下的落料情况和成本变化曲线

- 输出可用于制作产品说明的图片

角度任意可调

调整可通过任意调整角度来进行布局研讨

互动式的显示布局计算结果。

- 可以对图上的任意位置进行再次计算

- 通过角度增减按钮进行再次计算

DIPRO Nesty剪切布局工具

Windows 10 (64bit)、Windows 11
