Space Vertex 汽车研发用工程工具

概要

Space Vertex是经历汽⻋企业多年实际使用和锤炼的一款「Engineering Tool」。能够快速处理⼤型、复杂的3D数据，及时向工程师提供必要的工程设计信息。

※图片来源︓日产汽车株式会社

Space Vertex的目的

Space Vertex支援以下CAD难以完成的设计研讨任务。

- CAD中难以实现的⼤型数据的相关业务

- CAD中没有、或者无法高效执⾏的功能

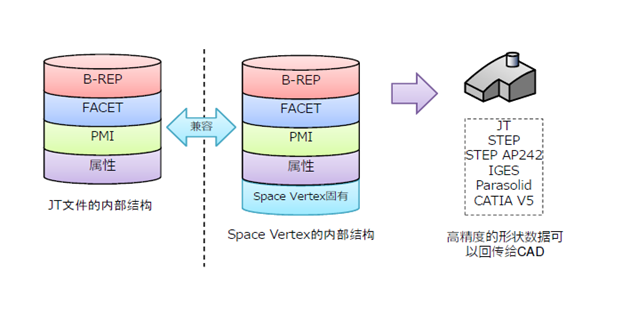

Space Vertex的特长

Space Vertex高度兼容ISO国际标准的三维数据格式（JT），并可在不损失形状，也不损失PMI和属性信息的情况下，分发数据。此外，形状数据（B-REP）拥有与CAD相同的精度， Space Vertex中研讨的结果，可以返回给CAD并继续进⾏编辑。

※图片来源：日产汽车株式会社

主要功能介绍

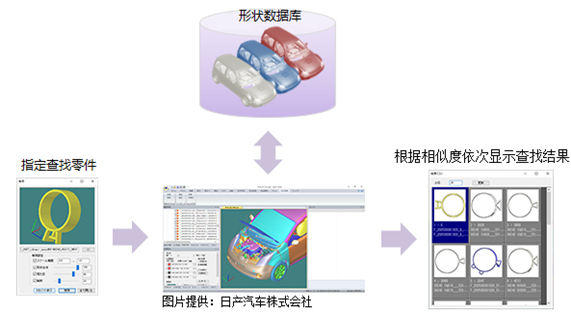

相似零件查找

此功能查找与指定零件形状相似的零件。抽取3D数据的特征，并基于此进行准确的查找，可以在几秒之内从约10万个零件中找到结果。

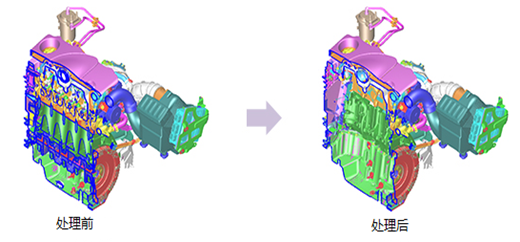

抽出外表面

从产品的装配图中，仅提取出外表⾯。

可以按照CAD的⾯为单位，提取出外表⾯， 而且提取的外表⾯，还可以回传给CAD。

此外，提取的外表⾯可以进⾏模糊处理，保证3D 数据分发时的安全性。

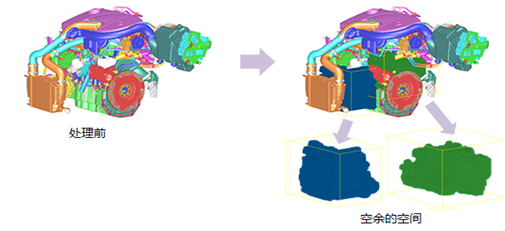

提取空间

可以从装配图中，提取出空余的空间。将空间可视化，可以更加有效的进行空间布局设计。

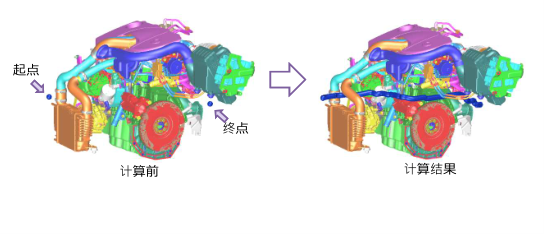

路径计算

指定起点和终点后，⾃动识别空余空间， 并且计算出一条合适的路径。

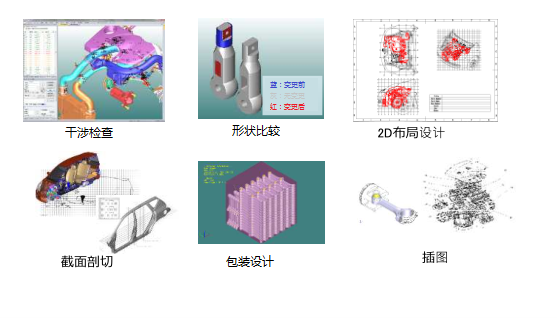

其他功能

支持的文件格式

部署环境

以下是Space Vertex的软件环境需求：
